壁にカラフルな絵を描くウォールプリンターが、ますます使われるようになっています。来客の前で絵を描くというアイデアがとても気に入りました。適切なシステムを探して見つけたものの、そのようなプリンターは高価すぎることがすぐにわかりました。印刷のたびに壁を白く塗り直す案も、すぐに候補から外しました。それで探し続け、ペンプロッターにたどり着きました。さらに何度か検索して、UUNA TEKのiDraw H A1サイズ ペンプロッターを見つけました。A4からA2までサイズがそろっている点が、すぐに気に入りました。
私たちの用途には、A1サイズがちょうどよかったです。UUNA TEKの公式iDrawショップで注文するとすぐに届き、とてもよいスタートになりました。
付属のUSBメモリに入っていた動画を見れば疑問がすべて解決したので、組み立ては問題ありませんでした。
InkscapeにiDraw 2.0のドライバーをインストールする次の手順も、同じくらい簡単でした。必要なソフトウェアも付属のUSBメモリに入っていました。そのため、組み立てを始めてから30分も経たないうちに、初めてプロッターを動かすことができました。本当に感激しましたし、今もそう思っています。
プロッターは横向きの作業用に設計されているため、何が可能かを事前に考慮する必要があります。iDraw H ペンプロッターは、2つのモーターを備えた重いY軸、1つのモーターを備えた軽量なX軸、さらに軽量なZモーターを搭載しています。
試行を重ねた結果、Y軸は縦向きの印刷には重すぎることがわかりました。プロッターは壁に横向きにしか掛けられず、縦向きには掛けられません。
Y軸の重量が大きいため、終了時にプロッターヘッドが急速に下がります。これにより、すぐに破損するおそれがあります。X軸には十分な遊びがあり、プロット終了後、ゆっくりと開始位置に戻ります。これにより、破損を防げます。
ペンホルダーは下向きに30度傾ける必要があります。そうすることで、ペンにインクを適切に供給でき、インク切れを防げます。傾斜がないと、ペン先に十分なインクが流れません。
プロッターは滑らかな板にしっかりと取り付け、壁にも安定して固定する必要があります。プロッターが動作すると、アクチュエーターによって大きな動きが生じます。
プロッターを公共の場所に設置し、お客様も利用できるため、Windows搭載の安価なノートパソコンを250ユーロで購入しました。Inkscapeだけを実行し、インターネットにも接続します。これにより、ウイルスやお客様のアクセスによるセキュリティリスクを最小限に抑えられます。さらに、パスワードでノートパソコンをロックしています。データはUSBメモリで読み込みます。
ソフトウェア:縦型プロッターのセットアップについて
画像のベクター化とプロッターに合わせた調整には、InkscapeとDrawbotV3を使用します。
特にDrawbotv3では、複数の色を使ったファイルを作成できます。ソフトウェアが色ごとに個別のファイルを保存するので、後からInkscapeで一つずつ呼び出して、カラフルなプロットを作成できます。インポートした画像やSVGファイルを90度回転させ、ドキュメントの設定を縦向きにすることにしました。プロッターはレストランに設置されており、お客様が来店中にファイルの作成過程を見られるようにしたいと考えています。この点については、後ほどステップ5で説明します。
iDraw Hペンプロッターで縦向きに描画する方法
ステップ1 - 適切なパネルを選ぶ

壁に取り付けるための土台として、厚さ25 mmの、表面が滑らかな塗装済み木製パネルを使用します。
サイズはプロッターによって異なります。プロッターの幅と高さを測り、それより2~4インチ大きい木製ボードを購入してください。幅37.4インチ、高さ34.45インチ、厚さ6.1インチのA1プロッター用に、43 x 38インチの板を購入しました。
ステップ2 - ペンプロッターをパネルに取り付ける

プロッターの左右のガイドレール(2本のY軸レールをつなぐレール)に、端から8 cmの位置で4つの穴を開けます。直径は6 mmです。
取り付けたプロッターを木製プレートに置き、ガイドレールの4つの穴に合わせて、木製パネルに穴を開けます。(注意:コントローラーは右上にしてください。たとえば、プロッターの開始位置を右下にすると、Inkscapeの設定と一致します。)
次に、4本のネジ(5mm)と適切なナットを使って、プロッターを木製パネルにしっかりと取り付けます。

次に、木製パネルを壁にしっかり取り付けるため、直径8 mmの穴を3つ開けます。上部に2つ、下部に1つ(8mm)開けます。上部の穴は端から6インチの位置に開け、下部の穴はパネルの中央に開けます。適切なネジを使って、プロッターを壁に取り付けます。

ステップ 3 - Inkscapeが動作するデバイスにプロッターを接続する
次に、プロッターをUSBケーブルで、前述のノートパソコン、またはInkscapeが動作する任意の機器に接続します。

最初の試運転後、プロットしたいシートの正確な位置をペンで印を付けます。次に、磁石で付く粘着式の金属ディスクを木製パネルに貼り付けます。タッケン磁石で用紙を固定します。これで、垂直方向にしっかり固定できます。
ステップ 4 - Inkscapeの設定

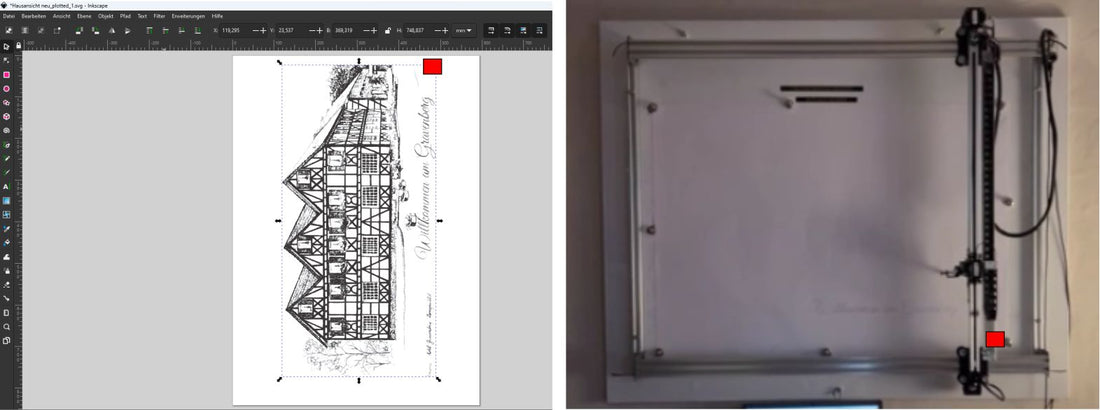

Inkscapeを起動し、ドキュメントのプロパティでプロッターのサイズを設定します。こちらではA1です。こちらでは、画像のように縦向きに設定してください。

ステップ 5 - 書き込みまたは描画するファイルを読み込む

画像を読み込み、パスを作成するかSVGファイルを読み込んで編集します。作成方法や読み込み方法の詳しい説明は、WEBでご覧いただけます。
画像の編集にはDrawbotV3を使うのもおすすめです。ネット上には無料版もあり、入門に最適です。
Inkscapeで希望のサイズに調整します。対応する機能でフォントを作成し、フォントをパスに変換してから、idrawユーティリティの「ハッチ塗りつぶし」でテキストを塗りつぶします。
ステップ 6 - プロッターが壁の右下から開始するように合わせる

その場合、ドキュメントの開始位置は画面の右上になります。プロッターは壁の右下から開始します。壁に垂直に取り付けるためです。
通常のプロッターでは、私たちのサイズのプロッターでペンやフェルトペンを十分長く使えないことに、すぐ気づきました。インクが足りないのです。プロッターが当初開発された技術図面なら、それで十分かもしれません。しかし、ソフトウェアで作成する画像では、縫い目や終わりのない線も含め、ペンで描く経路があっという間に数キロにもなります。これまでのところ、ボールペンが最適だとわかりました。現在は、複数の色を使い、何度かに分けて画像を描く方法に取り組んでいます。
このプロッターを壁に設置してから3週間になります。毎日「作品」が生み出されるのを見て、来訪者も喜んでいます。プロッターの大きな利点のひとつは、ペンの速度を設定できることです。そのため、来訪者の目の前で、20分かけてゆっくり画像を描くことも、8時間かけて描くこともできます。
概要
結論として、iDraw Hペンプロッターは、垂直面への壁画制作に適した優れたソリューションです。汎用性が高く、セットアップが簡単で、InkscapeやDrawbotV3などのソフトウェアツールともシームレスに連携できます。堅牢な構造に加え、垂直印刷を考慮した工夫により、安定した高精度の動作を実現します。このガイドで紹介した手順に従えば、iDraw Hペンプロッターの性能を最大限に活用し、魅力的な多色アートを手軽に制作できます。どんな空間も創造性を表現するキャンバスへと変えられるiDraw Hペンプロッターは、愛好家にもプロにもおすすめできる製品です。 UUNA TEK
