Converting Text to SVG with Inkscape for iAuto Pen Plotter

[iAutoチュートリアル] iAuto自動筆記マシン用にInkscapeでテキストをSVGに変換する

InkscapeユーザーやAxidraw/iDrawを利用している方にとって、プリセットフォントを使用した多数のSVGファイルを管理することは一般的です。そのような場合、 iAuto自動給紙ペンプロッター用にフォントを手動でデザインして入力する必要はありません。代わりに、SVGファイルを使って直接書き込むことができます。ただし、すべてのSVGファイルがiAutoソフトウェアに対応しているとは限らない点に注意が必要です。ここでは、InkscapeからSVGファイルを正しくエクスポートし、iAutoでスムーズに書き込む方法をご紹介します。
Inkscapeでテキストを含むSVGファイルを作成する場合は、Hershey Text機能を使用して、iAutoペンプロッターで認識できるSVGファイルにテキストを変換する必要があります。

パート1 - InkscapeからSVGファイルをエクスポートする

まずInkscapeでテキストを入力し、テキストを選択してから、Hershey Text機能を開きます。



次に、好みのフォントを選択し、「ライブビュー」をクリックしてリアルタイムの効果を確認します。「適用」をクリックしてテキストをSVGに変換します。

同時に、「元のテキストを保持」をクリックして、後で簡単に再編集できるよう元のテキストを残すこともできます。

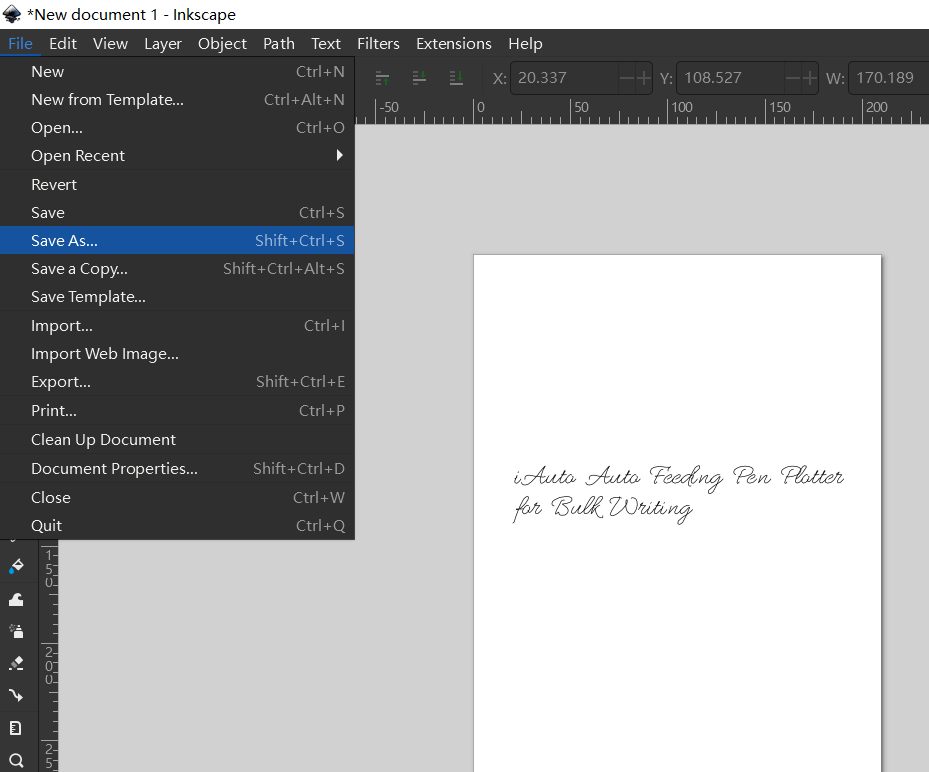

最後に、不要な元のテキストを削除します（元のテキストを削除しないと、エクスポートしたSVGファイルを正常に使用できないため注意してください）。保存または名前を付けて保存機能を使用して、SVGファイルとしてエクスポートします。

パート2 - iAutoソフトウェアにアップロードして直接書き込む

その後、iAutoソフトウェアのSVG機能で開き、自動で書き込むことができます。

自動的に位置を調整するためにテーブル機能へインポートする必要がある場合は、「グラフィックに生成」機能を選択できます：

テーブル機能に切り替えます：

グラフィック機能を選択し、先ほど生成したファイルを選択します：

組版するファイルの位置をここにドラッグできます：

概要

この記事では、複数のSVGファイルをプリセットフォントで扱うことが多いInkscapeユーザーやAxidraw/Idrawを使用するユーザー向けに解説します。iAuto自動給紙ペンプロッターでは、フォントを手動でデザインする必要がなく、SVGファイルを直接書き出せる便利さがあります。ただし、InkscapeからSVGファイルを書き出す際は、iAutoソフトウェアとの互換性を確保することが重要です。この記事では、InkscapeからSVGファイルを正しく書き出し、iAutoでペンプロッティングに効果的に活用する手順を案内します。
