How to Write on A6 Paper with iDraw 2.0 A4 Pen Plotter

UUNA TEK® iDraw 2.0 A4ペンプロッターでA6用紙に書く方法

UUNA TEK® iDraw 2.0 - A4サイズは、Inkscapeを使って精密なペンプロッターの描画や文字書きを行えます。このチュートリアルでは、A4ドキュメントの設定、ページの4つのA6領域への分割、テキストの追加、テキストの単線SVGフォントへの変換、そしてiDraw 2.0を使った用紙への書き込み方法を説明します。

以下の手順に沿ってInkscapeファイルを準備し、iDraw 2.0 A4サイズのペンプロッターで書き始めましょう。

ステップ1:InkscapeとiDraw拡張機能をインストールする

まず、パソコンにInkscapeと必要なiDraw拡張機能がインストールされていることを確認します。

まだ拡張機能をインストールしていない場合は、インストール手順をご覧ください:

Inkscape用ユーザー拡張機能のインストール方法 – iDrawチュートリアル

インストールが完了したら、Inkscapeを開いて新しいドキュメントを用意します。

ステップ2:ドキュメントサイズをA4に設定する

Inkscapeを開き、次の場所に移動します:

ファイル → ドキュメントのプロパティ

ドキュメントのプロパティで、ページサイズをA4に設定します。

このA4ドキュメントをUUNA TEK® iDraw 2.0の作業領域として使用します。

ドキュメントサイズをA4に設定する

ステップ3:A6ガイドを作成する

次に、A4ページをA6サイズの4つの領域に分割するためのガイドを作成します。

ドキュメントのプロパティでグリッドを選択し、新規をクリックします。

次の値を設定します:

  • 間隔 X: 105 mm
  • 間隔 Y: 148.5 mm

これらの寸法は、標準的なA6用紙のサイズに対応しています。

A6ガイドを作成する

ステップ4:A4ページを4つのA6領域に分割する

グリッド設定を適用すると、A4ページがA6サイズの4つのセクションに分割されます。

これらのガイドを使うと、各A6領域内でテキストを正確に配置しやすくなります。

A4ページを4つのA6領域に分割する

ステップ5:テキストを追加する

次に、UUNA TEK® iDraw 2.0で書きたいテキストを追加します。

Inkscapeでテキストツールを選択し、入力したい内容を入力します。次に、書き込みたい領域にテキストを配置します。

必要に応じて、テキストとフォントを使って文字サイズを調整できます。

この段階では、フォントスタイルを変更する必要はありません。次のステップで、テキストをペンプロッターに適したSVG単線フォントに置き換えます。

テキストを追加する

ステップ6:テキストをSVG単線フォントに置き換える

テキストをペンプロッターに適した形式に変換するには、iDrawのHershey Text拡張機能を使います。

Inkscapeで次の操作を行います。

拡張機能 → iDraw Utilities → Hershey Text

フォントフェイスオプションで、その他を選択します。

次に、その他のSVGフォントから、独自のSVG単線フォントを選択します。

ライブプレビューを有効にすると、フォント置換後のテキストの見た目を確認できます。

結果に問題がなければ、適用をクリックします。

テキストをSVG単線フォントに置き換える
テキストをSVG単線フォントに置き換える

ステップ7:最終的なテキストレイアウトを確認する

SVG単線フォントを適用すると、元のテキストが選択した単線フォントに置き換わります。

最終レイアウトを確認し、A6の参照領域内にテキストが正しく配置されていることを確かめます。

最終的なテキストレイアウトを確認する

ステップ8:ペンと用紙をセットして書き込みを開始する

次に、UUNA TEK® iDraw 2.0 - A4サイズを準備します。

セットアップに従って、ペンと用紙をマシンにセットします。

準備が整ったら、Inkscapeに戻り、次の操作を行います。

拡張機能 → iDraw 2.0 Control → 適用

次に、iDraw 2.0が用紙へのテキストの書き込みを開始します。

ペンと用紙をセットして書き込みを開始する
ペンと用紙をセットして書き込みを開始する

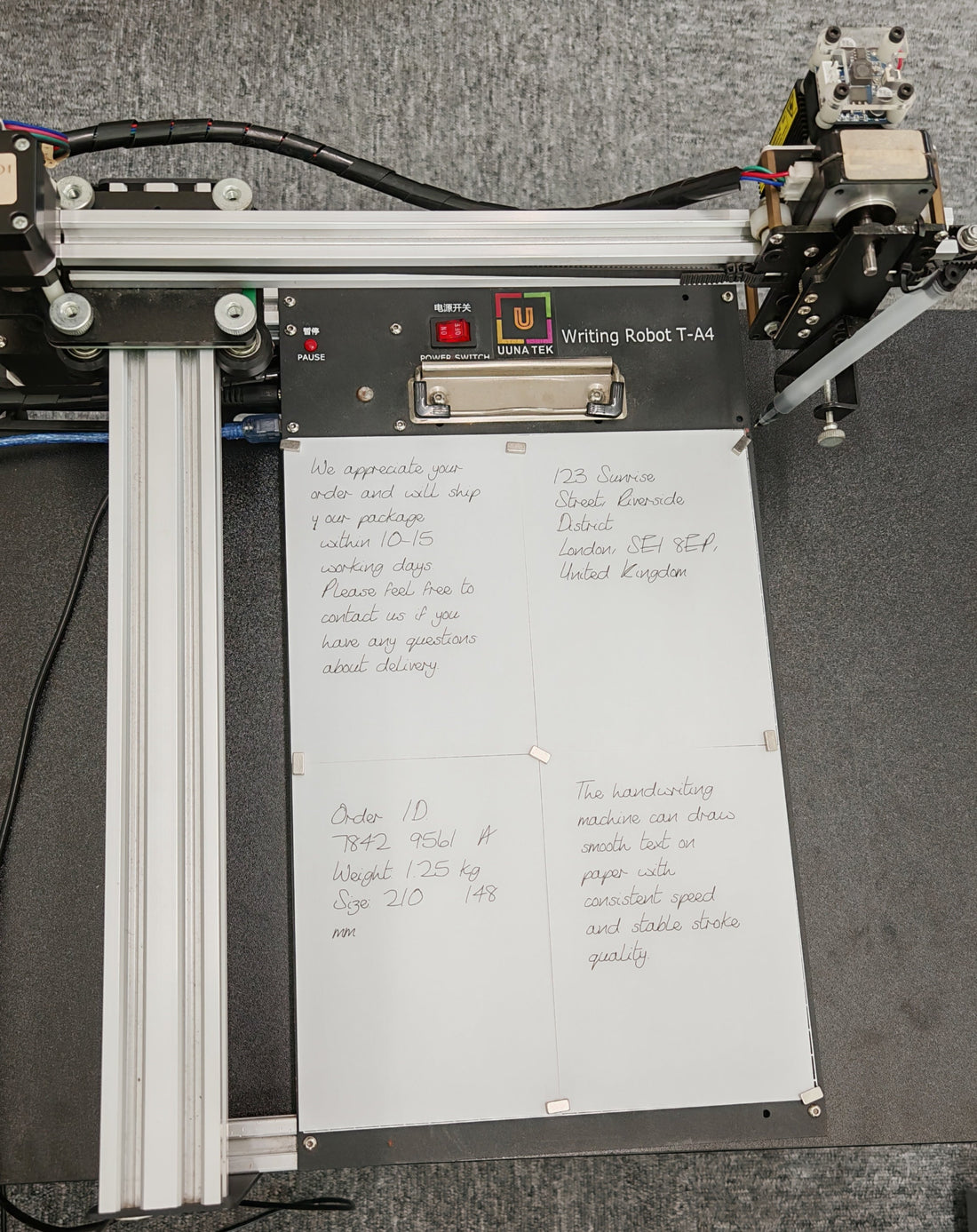

ステップ9:iDraw 2.0の動作を見る

UUNA TEK® iDraw 2.0 A4ペンプロッターは、Inkscapeで作成したレイアウトに従って、準備した内容を書き込みます。

以下は、マシンが書き込み中の様子と完成した結果を示す写真です。

iDraw 2.0の動作を見る
iDraw 2.0の動作を見る

ハロウィンスペシャルセール - 最大35% OFF

2026年9月8日から10月31日まで開催のUUNA TEKハロウィンスペシャルセールをお見逃しなく。対象のペンプロッター、筆記マシン、限定セットが期間限定価格でお求めいただけます。

  • ハロウィン限定セット:最大35% OFF
  • 週替わりフラッシュセール:予定されているプロモーション期間中、対象モデルが30% OFF
  • iAutoシリーズ:価格は $2,799
  • 組み立て済みペンプロッター:価格は $999
  • クラシックiDrawプロッター:価格は $489
  • 期間限定:セールは予定されているプロモーション期間中のみ開催されます。

ハロウィンセールをお見逃しなく。マシンを選んで、期間限定の季節の特別価格をお楽しみください。

まとめ

InkscapeとUUNA TEK® iDraw 2.0 - A4サイズを使えば、A4ドキュメントを簡単に準備し、A6の基準領域を作成してテキストを配置し、ペンプロッター用のSVG単線フォントに変換できます。

iDraw拡張機能のHershey Text機能を使うと、ファイルをマシンに送信する前に、テキストをペンプロッターに適した形式に変換できます。このワークフローを使えば、iDraw 2.0でカスタマイズしたテキストを簡単に準備して書き出せます。
