How to Use the Hidden-line Removal Feature with iDraw HSE Pen Plotters

iDraw HSEペンプロッターで隠線除去機能を使用する方法

iDraw HSEペンプロッターは、精密な複雑なデザインを作成できる強力なツールです。特長のひとつである隠線除去機能は、塗りつぶされた図形に隠れた不要なパスを無視し、複雑なレイヤー図面をすっきりと仕上げます。この機能により、特にオブジェクトが重なり合うデザインでも、きれいで見た目に正確な描画ができます。このガイドでは、iDraw HSEで隠線除去機能を使う手順を順を追って説明し、洗練されたプロフェッショナルなデザインを簡単に作成できるようにします。以下は、iDraw HSEで隠線除去機能を使う方法を、記事に基づいて順を追って説明したガイドです。

ステップ1:隠線除去について

隠線除去について


隠線除去機能を使うと、塗りつぶされた図形に重なったり隠れたりしているパスをiDrawが無視できるため、よりすっきりと描画できます。この機能は、オブジェクトが重なり合う複雑なレイヤーデザインを作成するときに特に便利です。
ここで例を見てみましょう:
Inkscapeのデザインでは、左側に多数の半円が重なり合っており、それぞれの半円は異なる色で塗りつぶされ、ストローク属性が設定されています。通常どおりに描画すると、右側のようになります。すべてのストロークが描画され、各半円の線がずれてしまうため、左側の実際の効果と一致せず、見た目にも重なりが感じられません。

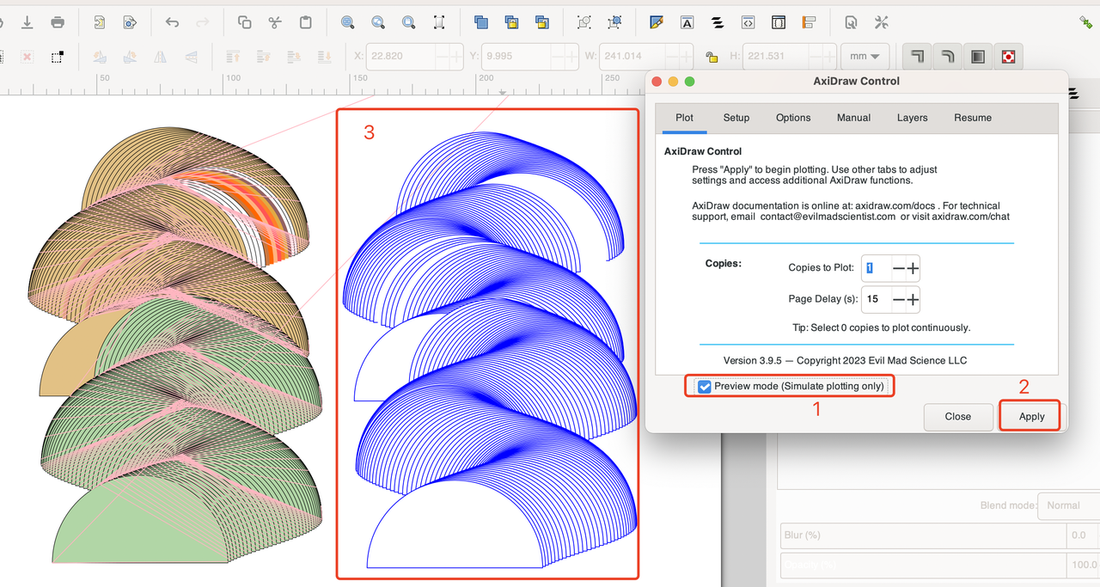

隠線除去機能をオンにしてプレビュー機能を使うと、期待どおりの効果が得られます:

期待どおりの効果が得られます



ステップ2:AxiDraw 3.9への更新

AxiDraw 3.9への更新


iDraw HSEでこの機能を使うには、現在、AxiDrawプラグインを使用する必要があります(こちらからダウンロードできます):https://wiki.evilmadscientist.com/Axidraw_Software_Installation)。また、InkscapeのAxiDraw拡張機能をバージョン3.9(またはそれ以降)に更新してください。このバージョンで隠線除去機能が導入されました。

ステップ3:デザインを準備する

デザインを準備する


Inkscapeなどのベクター編集ソフトウェアで図面を準備します。パスを表示したくない領域を塗りつぶしで示します。この手法は、一部を隠す必要がある複雑なデザインで役立ちます。

ステップ4:隠線除去の設定

ステップ4:隠線除去の設定


AxiDrawソフトウェアで隠線除去機能をオンにします。この機能はデフォルトでオフになっているため、隠線除去を適用するには手動で有効にしてください。
1.隠線除去を有効にする:AxiDraw Controlの「Options」-「Advanced」設定を開き、隠線除去をオンにします。

2.条件:線の属性が設定され、塗りつぶされたオブジェクトに隠れていないパスのみが描画されます。線が設定されていないオブジェクトや、塗りつぶされた領域の背後にあるオブジェクトは無視されます。たとえば、ここにある半円は色で塗りつぶされていますが、線が設定されていないため、最終的には描画されません(ヒント:プレビューで生成された青いパスはクリックして選択でき、ドラッグや削除ができます)。

線の属性が設定されたパスのみ
線の属性が設定されたパスのみ


ステップ5:プレビューと微調整

プレビューと微調整


「プレビューモード」を使って出力をシミュレーションし、隠線除去が意図どおりに機能することを確認します。必要に応じて、デザインの塗りつぶしや線を調整し、希望する結果に仕上げます。

ステップ6:デザインを描画する

プレビューに問題がなければ、描画に進みます。次のようになります。

デザインを描画する



概要

このガイドの手順に沿って操作すれば、iDraw HSE ペンプロッターの隠線除去機能を最大限に活用でき、よりきれいで正確な描画を実現できます。機能の仕組みを理解し、必要なソフトウェアを更新してから、AxiDrawで設定を行い、デザインをプレビューするまで、この機能を使えば複雑なデザインの品質を向上できます。いくつかの簡単な手順で不要な線を取り除き、作品づくりに集中できます。
