この記事は@Erez Zukermanによる寄稿です。
iDraw 2.0のプロッターを使うのはとても楽しいのですが、ゆっくり動かすのが好きなので、描画には時間がかかることがあります。しばらくはInkscapeの初期設定のまま使っていましたが、作動中はメインのコンピューターを起動したまま、プロッターに接続しておく必要がありました。これは理想的ではなかったため、Raspberry Piを使った「ヘッドレス」環境を構築できないか試してみることにしました。
思っていたよりずっと簡単で、楽しくもありました。これから行うことは次のとおりです。
●Pi自体をセットアップします。
●CNCjsとその依存関係をインストールします。これを使って、ネットワーク経由でGコードを送信し、プロッターを制御します。
●Piの起動時に、ログインなどの操作をしなくてもCNCjsが自動で起動するよう設定します。
●ペンの速度を制御しながら、SVGをGコードに変換する方法を確認します。
このチュートリアルでは、Linuxのコマンドライン操作に慣れていることを前提としています。この記事の公開から数か月、あるいは数年後に手順を試す場合は、途中でさまざまなエラーに遭遇するかもしれません。それも仕方のないことです。執筆時点では、ここで説明するシステムは問題なく動作しました。
始めましょう!
Piをセットアップする
このプロジェクト専用のPiを用意して「プロッターコントローラー」として使うのが理想です。そうでなくても問題ありません。引き続き使えますが、時間がたつにつれて少し不便になるかもしれません。
このプロジェクト専用のPiを用意する利点は、最初から適切なデフォルト設定で構成できることです。そこで、32GBのSDカードを用意し、公式のRaspberry Pi ImagerツールでRaspberry Pi OSを書き込みました。
このツールでは、最初からいくつかのデフォルト設定をしておくこともできます。おすすめです。インストーラーを使って、以下の項目を設定しました。
●ユーザー名とパスワードを設定
●プロッターコントローラーのローカルホスト名を設定(私の場合はplotter.local)
●すぐにマシンへSSH接続できるよう、公開SSH鍵を設定
●Piが起動時にネットワークに接続できるよう、Wi-FiのSSIDとパスワードを設定
これらすべてを設定してから、Imagerに任せました。完了したらmicroSDカードを取り出し、Piに挿入しました。初回起動時だけ、Piにキーボードとディスプレイを接続しましたが、これは必須ではありません。選んだplotter.localというホスト名がネットワークに登録されるまで少し時間がかかったため、キーボードとディスプレイを使い、ターミナルでifconfigを実行して現在のIPアドレスを確認しました。
マシンにSSHで接続したので、次のステップ、CNCjsのインストールに進みます。
CNCjsをインストールする
名前から推測できるように、CNCjsはNodeベースです。まずNodeをインストールする必要があります。
●PiにSSHで接続します
●NVMをインストールしましょう。
○curl -o- https://raw.githubusercontent.com/nvm-sh/nvm/v0.40.1/install.sh | bash
●ターミナルを終了し、もう一度SSHでログインします。これでNVMが読み込まれます。
●では、nodeをインストールしましょう。
○nvm install node
●いいですね!CNCjsをインストールしましょう。
○npm install -g cncjs
●ここまで問題なく進んだとすると、CNCjsを一度だけ実行しましょう。これで設定ファイル~/.cncrcが作成されます。
○ホームディレクトリのコマンドラインで、cncjsを実行します
○Ctrl+Cで終了します
●これで新しい~/.cncrcができました。おめでとうございます。主にリモートアクセスを許可するため、編集しましょう。
○vi .cncrc
{
"allowRemoteAccess": true,
"state": {
"allowAnonymousUsageDataCollection": false,
"checkForUpdates": true,
"controller": {
"exception": {
"ignoreErrors": false
}
}
},
"secret": YOUR_SECRET HERE
}
ここで追加する重要な行は、1行目のallowRemoteAccessです。
●Piでもう一度cncjsを実行します。
●メインマシンのブラウザーでplotter.local:8000にアクセスします。CNCjsが表示されるはずです。

次は、プロッターを接続して、CNCjsと通信できるか確認します。
●プロッターのiDraw 2.0をPiのUSBポートに接続します。
●プロッターの電源を入れます。
●CNCjsで、Connectionウィジェットを探します(デフォルトでは左上隅にあります)。
○Portの下にあるRefreshボタンを押します。
○ドロップダウンを開いて、ポートを選択します。

●Openをクリックします。すべてうまくいけば、Gコードコンソールにテキストが表示されます。

モーターを動かしましょう!
●Axesウィジェットを使い、各軸の+と-を押してモーターを動かします。「キー操作でジョギング」を有効にして、矢印キーでプロッターを動かすこともできます。ペンを差し込んでZ軸を下げれば、高級なエッチ・ア・スケッチのように使えます。

Y軸の0位置は、予想とは反対側になる点に注意してください。プロット領域の下端に移動します。これは後でまた説明します。
起動時にCNCjsを実行する
さて、先に進みましょう。Piが再起動するたびに、何もしなくてもこの最適な状態に戻れるようにします。手順は次のとおりです。
●PiへのSSH接続に戻り、Ctrl-Cを押してCNCjsを終了します。
●ブラウザーを更新して、実際に停止したことを確認します(上で設定したホスト名を使っている場合はplotter.local:8000)。今度は接続に失敗するはずです。
●Piにpm2をインストールします: npm install -g pm2
●pm2でCNCjsを起動します: pm2 start cncjs --name cncjs
●実際に起動して想定どおりに動作するか確認します。少し待ってからplotter.local:8000にアクセスし、ページが読み込まれることを確認してください。
●起動スクリプトを作成します: pm2 startup。sudoで実行する必要のあるコマンドが表示されるので、実行してください。
●プロセスリストを保存します: pm2 save
●動作したか確認するため、Piを再起動します: sudo reboot
●再起動するまで待ちます。3~5分ほどしたら、http://plotter.local:8000/ にアクセスして、CNCjsが再び使えるか確認してください。正しく設定できていれば、そのまま再び起動するはずです。
やりました!もうすぐ完了です。CNCjsのセットアップができました。ただし、プロットするにはGコードファイルを読み込ませる必要があります。CNCjsはSVGをそのまま扱えません。
SVGをGコードに変換するパイプラインを作成する
SVGをGコードに変換するには、コマンドラインユーティリティのJuicy-Gcodeを使います。
大きな変更点の1つは、用紙の右上隅ではなく左下隅を基準にゼロ位置を設定することです。この変更に慣れるまで少し時間がかかるかもしれません。後でもう一度お伝えします。
●メインマシンで、お使いのOS用のJuicy-Gcodeリリースバイナリをダウンロードします。 https://github.com/domoszlai/juicy-gcode/releases
●Juicy-Gcodeの設定は「flavor file」と呼ばれるファイルに保存されます。これは単なるYAMLファイルです。まずは次のflavorファイルを使うとよいでしょう。これをお使いのマシンのflavor.yamlにコピー&ペーストしてください。
begin: |
G21 ; 単位をミリメートルに設定
G17 ; XY平面を選択
G90 ; 絶対位置指定に設定
F600 ; 速度を600 mm/minに設定 -- とても遅いので、編集してもよいでしょう
G00 Z0 ; ペンを上げる
G92 X0 Y0 ; 現在位置を0,0とする -- 用紙の左下隅
end: |
G0Z0 ; ペンを上げる
G00 X0 Y0 Z0
toolon: |
G0Z6 ; 用紙にペンを下ろす
tooloff: |
G0Z0 ; ペンを上げる
このflavorファイルについて、いくつか重要な点があります。
●プロッターは600mm/minで動かしています。これはかなり遅い速度です。使うペンや好みに応じて、速度を上げてもよいでしょう。
●もう1つ注目すべき行は、G92で始まる行です。この行では、プロッターに「現在いる場所をホーム位置とする」と指示しています。そのため、プロットを調整する際は、プロッターヘッドを手動で(そっと)用紙の左下隅まで動かしてください。
SVGで用紙サイズを正しく設定しておく必要があります。これは重要です。
Juicy-Gcodeを実行するコマンドは、次のような形です。
juicy-gcode -f flavor.yaml image.svg -o image.gcode
毎回入力するには少し長いので、操作をもう少し簡単にするために、この小さなスクリプトを作りました。
#!/bin/bash
# 使い方: ./run-juicy.sh input.svg [speed]
# 速度が指定されていない場合、デフォルトは600
# 引数が1つ以上指定されているか確認
if [ "$#" -lt 1 ] || [ "$#" -gt 2 ]; then
echo "使い方: $0 <input-svg> [speed]"
echo " 速度が指定されていない場合、デフォルトは600です"
exit 1
fi
inputfile="$1"
# 指定がない場合、速度を600に設定
speed="${2:-600}"
# フレーバーファイル名を作成
flavor_file="flavor-${speed}mm-speed.yaml"
# .svg拡張子を.gcodeに置き換えて出力ファイル名を生成
outputfile="${inputfile%.*}.gcode"
# juicy-gcodeコマンドを実行
juicy-gcode -f "$flavor_file" "$inputfile" -o "$outputfile"
実行速度の異なる複数のフレーバーファイルを用意でき、フレーバーファイル名に対応する番号を渡すだけで、速度を簡単に指定できます。
GCodeファイルを用意できたので、アップロードしてプロットしましょう!
GCodeをアップロードしてプロットする
CNCjsには、GCodeファイルを読み込む方法が2つあります。「Upload G-code」をクリックしてブラウザーからアップロードする方法と、監視ディレクトリを設定する方法です(そこにGCodeファイルが置かれると、プロッターが自動で動き始めます)。
後者は理論上はよさそうですが、あまり意味がありません。どのみち、プロットのたびに手動で準備する必要があります。用紙をセットしたり、ペンを取り付けたりしなければなりません。ですから私としては、ブラウザーから手動でファイルをアップロードするほうがずっと理にかなっています。

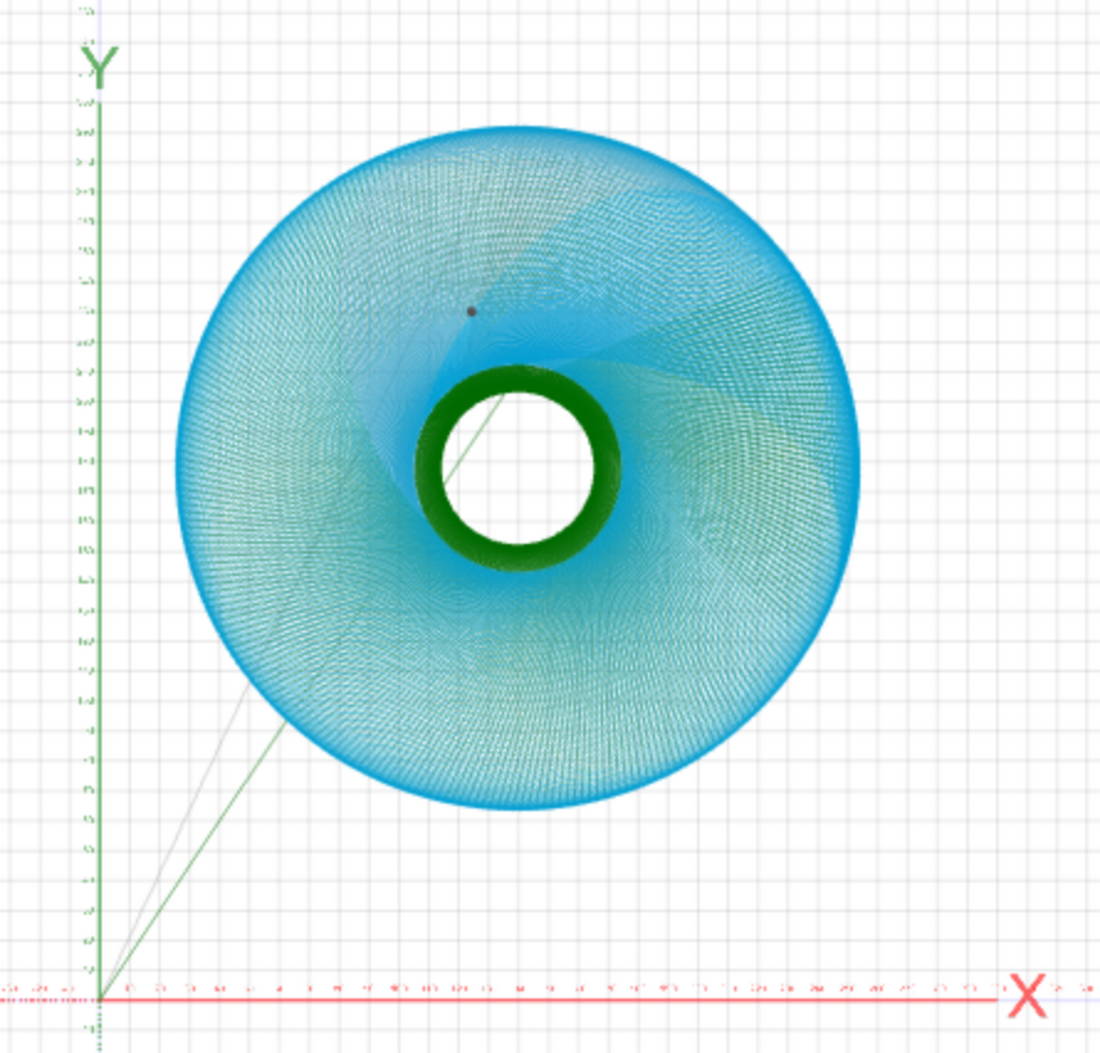

そうしたら、ズームアウトしてプレビューを確認します。

ここで、いくつか重要な確認ができます。
●プロットは用紙の左下隅から始まることを、もう一度(…)確認できます。
●X軸とY軸の両方の測定値が表示されます。少し時間を取って確認し、プロット範囲を超えていないか確かめましょう。超えている場合はSVGに問題があります。プロットを開始しないでください。サーボに大きな負担がかかります。
ペンが用紙の左下隅にあり、測定値にも問題がなければ、いよいよプロットです!「再生」ボタンを押して、プロッターの動きを見てみましょう。Piとプロッターが作業している間、パソコンの電源を切ったり、別の部屋に持っていったりしても大丈夫です。やった!
