iDraw H SEペンプロッター では、「ホームコーナー」(原点)を柔軟に設定でき、描画を正しく配置するために役立ちます。ベッド全体の既定の原点を使うか、小さい用紙サイズに合わせてホーム位置をカスタマイズできます。

 オプション1:既定のホームコーナー(用紙全体モード)

 オプション1:既定のホームコーナー(用紙全体モード)

手順:

  • 上の図のように、機械の正面に立ちます。
  • 既定のホームコーナーは、機械の作業エリアの右上隅に設定されています。
  • これは、標準サイズの用紙やプロッターの作業エリア全体を使う場合に最適です。
  • ソフトウェア(AxiDraw拡張機能を使ったInkscapeなど)の「ホーム」ボタンを使って、ペンをこの既定の原点に戻します。

オプション2:ホームコーナーをカスタマイズ(小さな用紙モード)

オプション2:ホームコーナーをカスタマイズ(小さな用紙モード)

手順:

  1. 機械の電源を切ります。

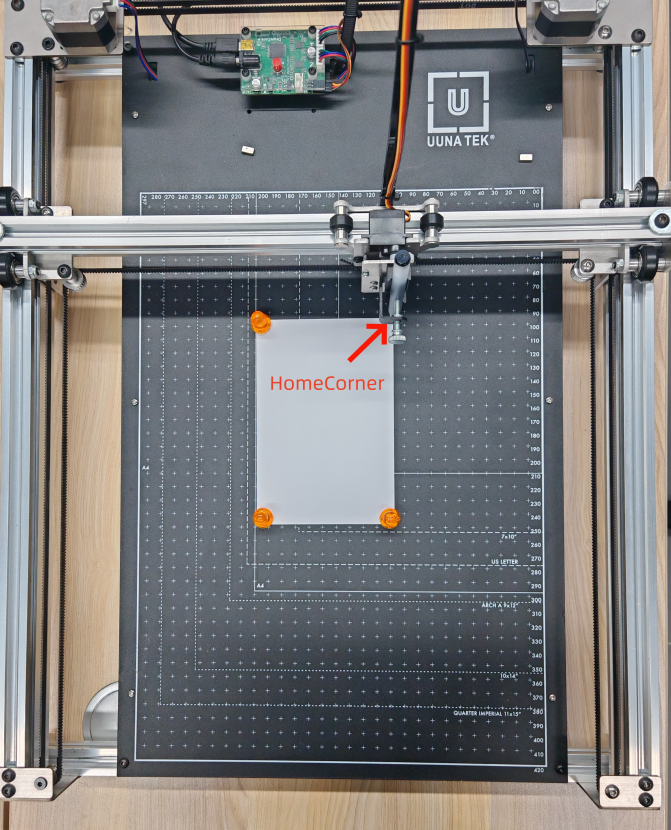

  2. 上の画像のように、ペン先が小さな用紙の右上隅にくるまで、ペンホルダーを手でゆっくり動かします。
  3. 機械の電源を入れ直すと、この位置が新しいホームコーナーになります。
  4. 小さな用紙の位置にすべてを合わせるため、この場所から描画を始めてください。

座標系の説明

Inkscapeを開くと、ドキュメントのページは横向きまたは縦向きで表示されます。iDraw H SEペンプロッターで描画を始める前に、機械の向きがInkscapeのページの向きと一致していることを確認してください。

では、正しい描画方向はどのように判断すればよいでしょうか?

基本ルールは簡単です。

iDraw H SEペンプロッターの向きを、Inkscapeに表示されている用紙の向きに合わせます。

Inkscapeのページが横向きの場合は、機械を横向きに配置します。Inkscapeのページが縦向きの場合は、機械を縦向きに配置します。

このルールに従うと、iDraw H SEの描画方向が、Inkscapeのキャンバス上に表示されているレイアウトと一致します。

1. 縦向き:Inkscapeの向きに合わせる

1つ目の設置方法が最もわかりやすいです。

この設定では、原点は右上隅にあります。iDraw H SEの実際の向きは、Inkscapeのページの向きと一致します。

つまり、Inkscapeで作成して配置したものが、用紙にも同じ向きで描画されます。

つまり、Inkscapeのキャンバス上でアートワークが表示されている向きのまま、iDraw H SEが実際の用紙に描画します。

1. 縦向き:Inkscapeの向きに合わせる

縦向きのドキュメントで作業する場合は、この設置方法が最も簡単です。

2. 横向き:本体を回転させる

2つ目の設置方法は、少し異なります。

Inkscapeドキュメントが横向きに設定されている場合は、本体も横向きになるようにiDraw H SEを回転させる必要があります。

ただし、本体を回転させると、描画方向も変わります。

2. 横向き:本体を回転させる

この時点で、用紙の設置方法に注意することが重要です。

用紙を誤った向きにセットすると、最終的な描画はInkscapeに表示されているアートワークの向きと一致しません。

用紙の誤った設置

用紙の向きがInkscapeで表示される横向きのレイアウトと一致していないため、以下の設置方法は誤りです。

用紙の誤った設置

本体を回転させても、用紙もInkscapeドキュメントに表示されている向きに合わせて配置する必要があります。

3. iDraw H SEとInkscapeの向きを正しく合わせる

Inkscapeのアートワークと、実際のiDraw H SEペンプロッターの描画方向を完全に一致させるには、Inkscapeのページと同じ向きに本体を回転させます。

重要なのは、機械と用紙の長辺と短辺を、Inkscapeのドキュメントの対応する辺に合わせることです。

  • 機械の長辺をInkscapeのページの長辺に合わせます。
  • 機械の短辺をInkscapeのページの短辺に合わせます。
  • Inkscapeに表示されている向きに合わせて用紙をセットしてください。
  • プロッティングを開始する前に、機械の実際の向きがページの向きと一致していることを確認してください。
3. iDraw H SEとInkscapeの向きを正しく合わせる

機械、用紙、Inkscapeのドキュメントの向きが一致すると、iDraw H SEの描画方向はInkscapeに表示されているレイアウトと一致します。

プロッティング前の最終確認

作品をiDraw H SEに送信する前に、必ず次の3点を確認してください。

  1. Inkscapeのページの向き – ドキュメントは縦向きですか、それとも横向きですか?
  2. 機械の向き – iDraw H SEはInkscapeのページと同じ向きに配置されていますか?
  3. 用紙の向き – Inkscapeに表示されている向きに合わせて用紙をセットしていますか?

3つすべての向きが一致すると、あなたの iDraw H SE ペンプロッター で、Inkscapeの作品を正しい向きで再現できます。

この簡単な座標系と用紙の向きの確認を行うことで、図面の回転、反転、位置ずれを防ぎ、InkscapeからiDraw H SEへのワークフローがより簡単で確実になります。

⚠️ 注意:ステッピングモーターの損傷を防ぐため、ペンは必ず機械の電源が切れているときに手動で動かしてください。
