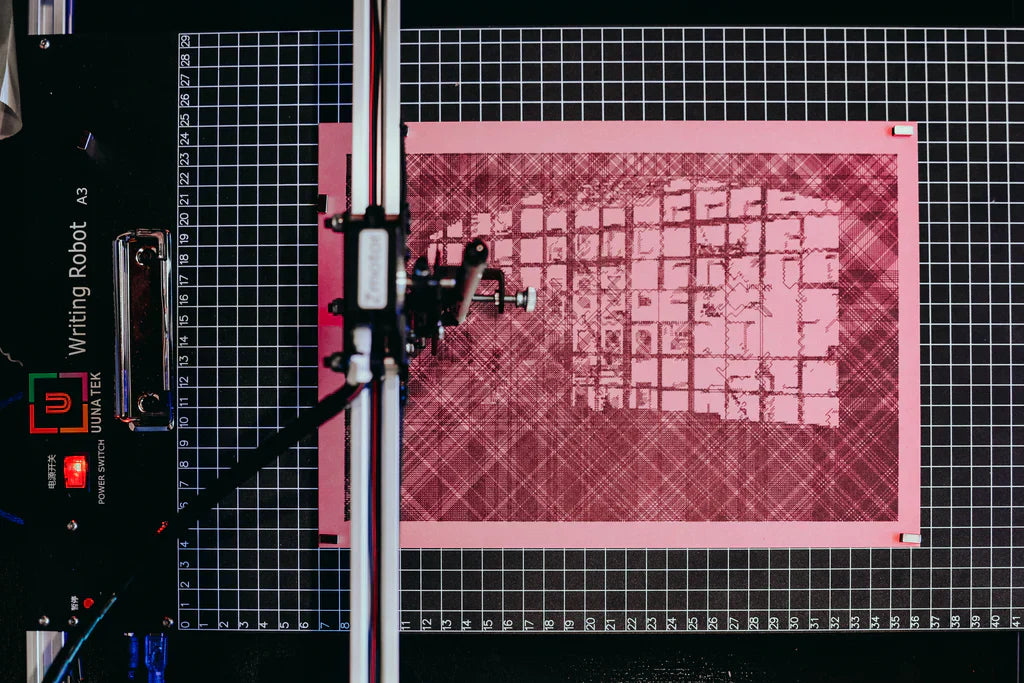

How to Plot Images Larger Than Your Pen Plotter’s Size: Techniques & Tools

ペンプロッターのサイズを超える大きさの画像を描く方法:テクニックとツール

はじめに

ペンプロッターは精密な描画に優れたツールですが、サイズには制限があります。A3サイズのプロッターを持っていても、A1サイズの作品を作りたい場合は工夫が必要です。このガイドでは、手動で位置を合わせる方法、ソフトウェアツール、ハードウェアの拡張など、お使いの機器の標準寸法を超えて描画するためのいくつかの方法をご紹介します。

プロッターのサイズを超えて描画する方法

1. 作品をセクションに分割する

最も簡単な方法のひとつは、画像をプロッターの作業範囲に収まる小さなセクションに分割することです。方法は次のとおりです。

  • InkscapeやAdobe Illustratorなどのソフトウェアを使って、作品をグリッド状に分割します。
  • 各セクションを個別に印刷します。
  • 各セクションを慎重に位置合わせし、テープで貼り合わせます。

🔹 ヒント: セクションをつなぐ際に継ぎ目なく位置合わせできるよう、余白を重ねてください。

2. 位置合わせマークで精度を高める

位置合わせマークを使うと、複数回に分けてプロットする際に正確な位置合わせができます。使い方は次のとおりです。

  • 各セクションの端に小さな十字マークを印刷します。
  • 用紙を置き直す際は、印を正確に合わせてください。
  • 剥がせるテープで用紙を固定します。

🔹 ヒント: ライトテーブルを使うと、重なり合う部分をより正確に位置合わせできます。

3. 用紙を手動で位置調整する

プロッターが小さい場合は、作業中に用紙を手で動かすことができます。次の手順に従ってください。

  • 用紙をどれだけずらす必要があるか、慎重に測定します。
  • マスキングテープで新しい位置を固定します。
  • 続行する前に、テストプロットを行って位置合わせを確認してください。

🔹 ヒント: 継ぎ目が目立たないように、この方法は重なりのないデザインに最適です。

4. プロッターのレールの延長(ハードウェアの改造)

一部のペンプロッターは、特にX軸のフレームを拡張できます。プロッターがモジュール式の拡張に対応している場合は、次のことができる可能性があります。

  • レール部分を追加します。
  • レールを延長して、より大きな印刷に対応できます。

🔹 ヒント: 改造を行う前に、プロッターのメーカーのガイドラインをご確認ください。

5. 壁掛け式吊り下げプロッターの使用

非常に大きなサイズで作業する必要がある場合は、吊り下げ式プロッター(垂直面に取り付けたAxidrawなど)の使用をご検討ください。この方法では、次のことが可能です。

  • 大きなロール紙に連続して描画できます。
  • 重力と固定された基準点を利用して、より簡単に位置を再調整できます。

🔹 ヒント: 吊り下げ式プロッターは、設計図や壁画、連続したアート作品の描画に最適です。

大判描画に最適なソフトウェア

大判の描画では、ソフトウェアツールを使うと作業を簡略化できます。

  • Inkscape: 大規模なプロジェクト向けのタイル分割と位置合わせマークに対応しています。
  • LightBurn: レーザー加工に最適ですが、複数のセクションに分けた図面の描画にも便利です。
  • Processing & P5.js: 大型のベクター描画に合わせて、コードをカスタマイズして調整できます。

🔹 ヒント: オフセットを手動で設定できるGコードソフトウェアを使うと、セクションを自動で再調整できます。

最後に

プロッターのサイズを超える画像を描画するには難しい点もありますが、こうした方法を使えば実現できます。手動での位置合わせ、ソフトウェアによる分割印刷、ハードウェアの改造のいずれを選ぶ場合も、スムーズな仕上がりには事前の計画が重要です。
