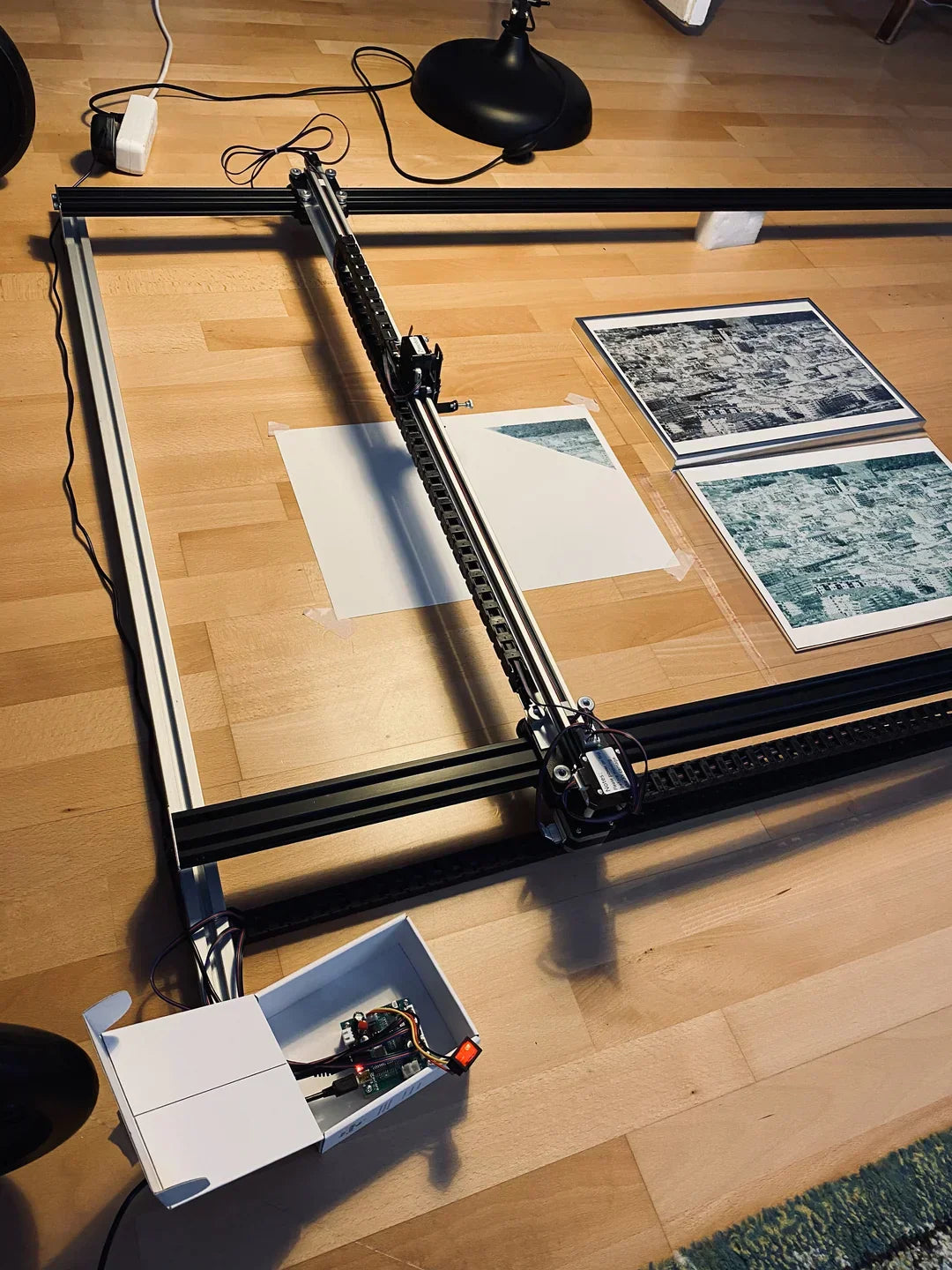

How to Extend the iDraw H-Version Plotter to 1.5m x 1.0m: A DIY Guide

iDraw Hバージョンのプロッターを1.5m x 1.0mに拡張する方法:DIYガイド

iDraw Hバージョン(A3/A2/A1/A0)をより大きなサイズ(例:1.0m x 1.8m)に拡張して、創作の可能性を広げる方法をご紹介します。この方法で機械を改造すると、メーカー保証が無効になりますのでご注意ください。

材料費:約150€

必要な材料:

以下の材料は、iDraw Hバージョンを1.5 x 1mサイズに拡張するためのものです。さらに拡張する場合は、それに応じて長さを調整してください。ただし、拡張しすぎるとレールがたわむことがあります。

材料 数量 長さ リンクの例
アルミプロファイル V-Slot 2040(5mmねじ穴)、Y軸用 2個 1.5 m N/A
アルミプロファイル V-Slot 2020、X軸用 1個 1 m N/A
アルミプロファイル 2020または同等品、2本のY軸の間のフレーム用 2個 1.2 m N/A
G2タイミングベルト 幅6mm ピッチ2mm 2個 5 m Amazonのリンク
アルミ製L型プロファイル(X軸のドラッグチェーン用) 1個 1 m Amazonのリンク
ドラッグチェーン 10x20(Y軸) 2個 1 m Amazonのリンク
ドラッグチェーン 10x15(X軸) 1個 1 m Amazonのリンク
Nema 17延長ケーブル xh2.54 4極 3個 2 m Amazonのリンク
Nema 17延長ケーブル xh2.54 4極(Z軸用) 1個 3 m N/A
両面テープ 数個だけ N/A N/A

必要な工具:

  • 金属用のこぎり(プロファイルの切断が必要な場合)
  • M5ドリル
  • iDrawに付属する工具(六角レンチなど)

手順ガイド

1. iDraw HのX軸を分解する

  • すべてのケーブルを抜きます。
  • X軸のネジを外します。

  • X軸を取り外します。
  • モーターと反対側にあるベルトガイドを緩めます。

  • キャリッジプレートを緩め、プロファイルから取り外します。

  • Z軸キャリッジを取り外します。

  • Yモータースプリッターのネジを外します。

2. 新しいX軸を組み立てる

  • 新しい2020プロファイルを用意し、Yモータースプリッターをネジで取り付けます。
  • 2mのケーブルを用意し、OUT2に接続します。
  • ケーブルホルダーと裏側の両面テープを使ってケーブルをプロファイルに固定し、平らに保ちます。

  • X軸キャリッジを差し込みます。
  • キャリッジプレートを取り付けます。
  • ベルトガイドを取り付け、ベルトが張られていることを確認します。
  • タイミングベルトを取り付け、結束バンドでXキャリッジに固定します。

3. H型Y軸を分解する

  • Yモーターを取り外します。

4. Y軸を大型化する

  • 2040プロファイルにモーターを1つ滑り込ませます。
  • タイミングベルトを片側に固定します。
  • ベルトをモーターに通し、反対側で固定します。
  • この動画のように、キャリッジがスムーズに動き、空回りしないことを確認してください。

  • 軸の端にプレートをネジ止めします(M5タップでネジ穴を開けるか、アルミニウムに直接穴を開けてください)。

5. 延長版iDrawの組み立て

  • Y軸を平行に並べ、残りのプロファイルで両端を仮止めします(X軸に合うよう必要に応じて調整してください)。
  • 準備したX軸を慎重にキャリッジに載せます(Y軸を動かして位置を合わせます)。
  • X軸をしっかりとネジ止めします。
  • 直角に調整するには、X軸を片側に寄せ、その側のY軸を固定します。反対側も同様に行います。

6. 延長版iDrawの配線

  • Z軸ケーブルを短いケーブルドラッグチェーンに通します。
  • X、Y、Zモーターのケーブルを、長いケーブルドラッグチェーンに通します。
  • すべてのケーブルを正しく再接続してください。
  • LプロファイルをX軸に取り付けます。
キャリッジに固定されたLプロファイル
  • ケーブルドラッグチェーンを取り付け、キャリッジに固定します(ネジとワイヤーを使って固定してください)。
L- プロファイルとケーブルドラッグチェーン

ほかの画像もご覧ください:



反対側
万年筆を使えるように、ペンホルダーを延長しました

重要な注意事項:

  • 機械を改造すると、メーカー保証が無効になります。
  • 変更後は、必ず適切にキャリブレーションしてください。
  • 組み立て時は、必ず適切な工具を使用し、安全手順に従ってください。
