How to Convert Any Photo to SVG and Draw It with the UUNA TEK 3.0 Pen Plotter

どんな写真もSVGに変換して、UUNA TEK 3.0ペンプロッターで描く方法

初心者とアーティストのための完全ステップバイステップガイド

普通の写真を見事な手描きのベクターアートに変えることは、現代のペンプロッター技術の最も魅力的な活用法のひとつです。適切なツールとワークフローを使えば、画像をきれいなSVGファイルに変換し、UUNA TEK 3.0 ペンプロッターのようなプロ仕様のプロッターで、美しい線画として再現できます。

この詳しいチュートリアルでは、SVGファイルやペンプロッターが初めての方でも、最初から最後までの全工程を学べます。このガイドを読み終える頃には、次の方法がわかるようになります。

このワークフローは、次のような人々に広く利用されています。

  • ジェネレーティブアーティスト
  • グラフィックデザイナー
  • 教育者やSTEMプログラム
  • DIYクリエイターや愛好家
  • オーダーメイドアートのビジネス

ペンプロッターとは?SVGが重要な理由

インクジェットプリンターはベタの領域にインクを吹き付けますが、ペンプロッターはSVGベクターファイルで定義されたパスに沿って、実際のペンだけで描画します。

つまり、次のとおりです。

✅ 描く線はすべて意図的なものです
✅ 塗りつぶしではなく、ストロークで陰影を表現する必要があります
✅ きれいな作品を作るには、SVGの準備が重要です

そのため、写真を線画ベースのSVGファイルに変換する方法を理解することは、UUNA TEK 3.0をはじめとするペンプロッターを使うすべての人にとって欠かせません。UUNA TEK 3.0は、滑らかで高速、かつ超高精度なベクター描画を実現するために設計されています。

必要なツールとソフトウェア

始める前に、以下を用意してください。

ハードウェア

  • ✅ UUNA TEK 3.0 ペンプロッター
  • ✅ 標準的なボールペン、ゲルペン、または細字ペン
  • ✅ A4用紙(またはプロッターのサイズに応じてそれ以上)

ソフトウェア

  • ✅ Inkscape(無料のSVGエディター)
  • ✅ オンライン背景削除ツールまたはAdobe Photoshop
  • ✅ SVG変換サイトまたはAdobe Illustrator
  • ✅ UUNA TEK 3.0 コントロール拡張機能(付属)

ステップ1:写真を選び、背景を削除する

次の条件を満たす写真または画像を選択:

  • 被写体に明確な焦点が合っている
  • 輪郭のコントラストがはっきりしている
  • 適度な明るさ

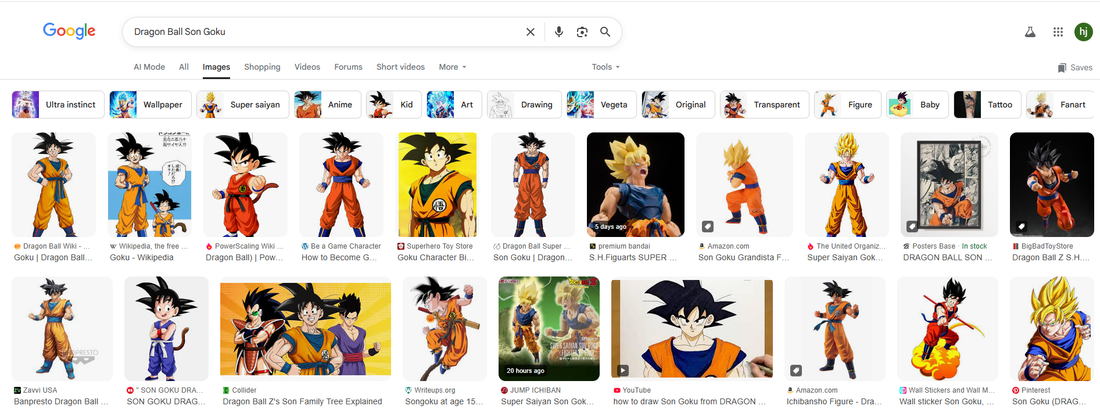

このデモでは、Google画像検索で孫悟空(モンキーキング)のイラストを選びました。

背景を削除する理由

SVG変換ツールは目に見える輪郭をトレースします。背景が乱雑だとノイズが発生します:

❌ 不自然な輪郭
❌ 不要な形状
❌ 線の交差が乱雑

背景を削除すると、きれいなベクターパスを作成できます。

背景削除におすすめのツール

プロ向け:

  • Adobe Photoshop(被写体を選択+マスクの境界線)

オンラインツール:

  • remove.bg
  • Photopea.com
  • Fotor.com

背景をきれいに削除したら、画像をPNGまたはJPGとして書き出します。

ステップ2:画像をダウンロード

背景を削除した画像を中程度の解像度でパソコンに保存します:

推奨サイズ:幅800~2000px

極端に大きな画像は避けましょう。ノードが多い重いSVGファイルになり、プロッターの動作が遅くなります。

ステップ3:画像をSVGに変換

写真をペンプロッターで使えるようにするには、SVGベクター形式に変換する必要があります。

変換オプション
✅ プロ向けの最適な方法:

Adobe Illustrator → 画像トレース → 拡張 → SVGとして保存

✅ 最も簡単な方法(初心者向け):

無料の変換サイトを使用:

👉 https://image.online-convert.com/convert-to-svg

変換手順

  • PNG/JPGファイルをアップロード

  • 必要に応じて詳細とトレースのオプションを調整

  • 「開始」をクリック
  • 変換後のSVGをダウンロード

これは画像から変換して作成したSVGファイルです:

ステップ4:InkscapeでSVGを開く

UUNA TEK 3.0と直接連携する高性能なオープンソースSVGエディター、Inkscapeを起動します。

SVGファイルを開きます。

ステップ5:ページサイズを設定してアートワークを拡大縮小

プロッターは実際に紙に描画するため、SVGのページサイズを用紙の実寸に合わせないと、描画が範囲外になります。

ページをA4に設定

次の場所に移動します:

  • ファイル → ドキュメントのプロパティ

次のように設定します:

  • 幅 → ✅ A4(210mm)
  • 高さ → ✅ A4(297mm)
  • 向き → 縦または横

アートワークのサイズを変更

正しく拡大縮小するには:

  • オブジェクト → 変形 → 拡大縮小に移動
  • 縦横比を固定を有効化
  • 縦横比を保ってサイズを変更
  • アートワークをページの中央に移動

これにより、次の状態を確保できます:

✅ 端が切れない
✅ 余白をきれいに確保
✅ ペンプロッターに適した配置

ステップ6:ベタ塗りを線画に変換

ペンプロッターでは、プリンターのように塗りつぶされた領域を描画できません。すべての陰影をストローク線で再現する必要があります。

ベタ塗りの表示を削除

次の場所に移動します:

  • オブジェクト → 塗りと線

「塗り」の下で:

  • 塗りなしを選択

これにより、黒いベタ塗りの陰影が削除されます。

次のようになります:

✅ アウトラインのみが残る
✅ アートワークが100%ストロークベースになる

ステップ7:iDraw ユーティリティで線の陰影を追加

奥行きと質感を表現するには、線の塗りつぶし(ハッチング)を使用します。

ストロークの塗りつぶしを適用:

次の場所に移動します:

  • 拡張機能 → iDraw ユーティリティ

ここで調整できます:

  • ペン幅:0.3mm
  • ハッチングの角度:45°
  • 線の間隔:濃さに合わせて調整可能

塗りつぶしツールを適用した後:

  • これまで塗りつぶされていた領域が、角度のついた線のテクスチャに変わる
  • 影がリアルに見える
  • すべての塗りつぶしをペンで描画できる状態に保つ

✅ このステップは重要です。通常のSVGアートを、ペンプロッターで正しく描画できる形式に変換します。

ステップ8:UUNA TEK 3.0で描画する準備をする

装置を実際に使うための準備をする:

  1. ペンホルダーにペンを差し込む
  2. A4用紙を装置のベッドに固定する
  3. レールとケーブルの配線を確認する

プレビューとGコードを生成

開く:

  • Extensions → UUNA TEK 3.0プロッター
    次を選択:

プレビュー画像を生成して、印刷の準備をする

  • 「適用」をクリック

これにより、次の操作ができるコントロールパネルが開きます。

✅ SVGが装置用のGコードに変換される
✅ 動作のライブプレビューが表示される

ステップ9:プロッターに接続する

コントロールパネルで:

  • 使用するUSBポートを選択する
  • CH340(UUNA TEKドライバー)を探す
  • 使用中のデバイス一覧にCOMポートを追加する

接続後:

✅ ソフトウェアがGコードを自動送信する
✅ 装置が動作可能な状態になる

描画を開始

クリック:

  • 印刷

UUNA TEK 3.0ペンプロッターが、変換した写真を正確なペンのストロークで描き始めます。線の陰影や細部を層ごとに再現します。

ステップ10:プロッターの動きを確認する

次のように進む様子をご覧ください。

  • 最初に輪郭が現れる
  • 陰影が徐々に描き込まれる
  • 細部が加わり、画像が仕上がる

手描き風の傑作が、ロボットならではの精度と一貫性で完成します。

ステップ11:仕上がり

完成した作品には次の特徴があります。

✅ くっきりとした輪郭
✅ 滑らかな斜線の陰影
✅ ペンの線幅が常に均一
✅ ベタ塗りなし - すべてが本格的なプロッター風の線画

次のような作品の制作に最適です。

  • 額装用アートプリント
  • グリーティングカード
  • 教育用壁面チャート
  • クリエイティブなインスタレーション
  • 商業用イラスト製品

UUNA TEK 3.0ペンプロッターを使う理由

この工程が優れているのは、UUNA TEK 3.0が次の性能を備えているからです。

✅ ±0.02mmの超高精度で鮮明な線を描画
✅ 滑らかな陰影描画を実現する、静音性に優れた産業用レール
✅ Inkscapeのワークフローに簡単に統合
✅ 高速なGコード生成とプレビュー
✅ 最大4m x 2mのカスタムサイズ

次の用途に最適です。

  • プロ向けのジェネラティブアート制作
  • 連続稼働時の信頼性
  • 教室やワークショップでの使用

UUNA TEK 3.0ペンプロッターでSVGを美しく描画するためのベストプラクティス

✅ SVGファイルは軽く保つ(細部を描き込みすぎない)
✅ 陰影には0.3~0.5mmのペンを使用する
✅ 斜めのハッチング塗り(30°~45°)を使用する
✅ 用紙の位置を正しく合わせる
✅ 大判の連続印刷の前にA4でテストする

まとめ

写真をペンプロッター用のSVG図面に変換すると、まったく新しい創作の世界が広がります。

  • 伝統芸術とロボット工学の融合
  • デジタルデザインが実物のアート作品に
  • 写真が優美な線画に

UUNA TEK 3.0 ペンプロッターを使えば、初心者がSVGアートに挑戦する場合から、プロが商業用の作品を大規模に制作する場合まで、すべての工程がスムーズで信頼性が高く、誰でも利用しやすくなります。
