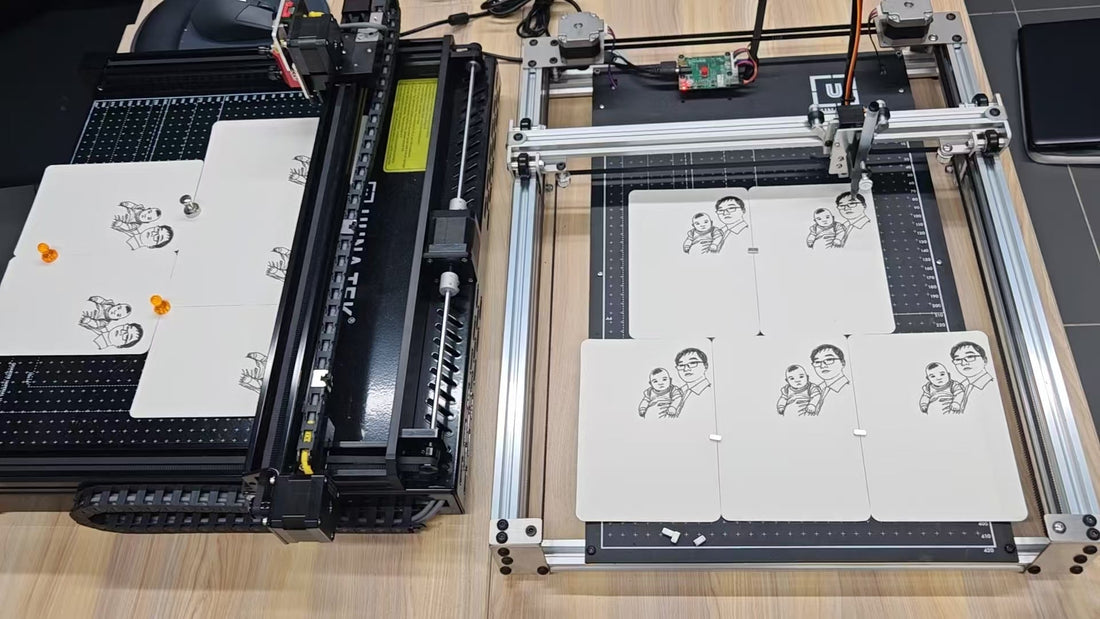

[Guide] How to Fix Common Auto Home Issues with iDraw Pen Plotters

[Guide] iDrawペンプロッターでよくあるオートホームの問題を解決する方法

自動ホーム機能は、ジョブを開始する前に機械が原点を検出できるようにするもので、iDrawペンプロッターの初期化に欠かせません。しかし、自動ホームを開始しても、プロッターが正しくホーム位置に移動しなかったり、まったく反応しなかったりする場合があります。このガイドでは、機械を再びスムーズに動作させるため、よくある原因と解決策をご紹介します。

🔧 自動ホームでよくある問題と解決策


1. リミットスイッチのケーブル接続を確認する

リミットスイッチは、機械にホーム位置を知らせる重要なセンサーです。正しく接続されていないと、自動ホーム機能が動作しません。

解決策:

  • 接触スイッチ/リミットスイッチの配線を点検してください。
  • 各スイッチがしっかり接続されていることを確認してください。
  • 「X」と表示されたワイヤーを特に注意して確認してください。このワイヤーはX軸のリミットスイッチに接続する必要があります。

接続が正しくないと、プロッターが誤った方向にホーム位置へ移動しようとしたり、まったく反応しなくなったりすることがあります。

ヒント:ワイヤーをそっと引っ張り、緩んでいないか確認してください。簡単に抜けてしまう場合は、差し直すかコネクターを交換してください。

2. リミットスイッチの動きを妨げるものがないか手動で確認する

配線に問題がなくても、機械的な障害物やキャリッジの位置ずれにより、スイッチがすでに作動している場合があります。

解決策:

  • 機械の電源を切り、X軸とY軸の両方に沿ってキャリッジを手でゆっくり動かしてください。
  • リミットスイッチを確認してください。キャリッジが最大移動位置(つまり、ホーム位置)に達したときだけ押される状態になるはずです。
  • スイッチが押された状態で固まっている、または常に作動していると、機械はすでに「ホーム」位置にあると判断し、動かなくなります。

ヒント:スイッチが作動すると、小さな「カチッ」という音が聞こえるか、感触でわかるはずです。スイッチが鳴らない、または反応が感じられない場合は、故障している可能性があります。

3. ケーブルを丁寧に整理する

非常によくあるものの、見落とされがちな問題がケーブルの引っ掛かりです。ケーブルが絡まったりフレームに挟まったりすると、キャリッジの動きを妨げ、リミットスイッチまで到達できなくなることがあります。

解決策:

  • プロッターの電源を切り、すべてのワイヤーとケーブルの配線を確認してください。特に、移動するガントリー付近のものを確認します。
  • 結束バンドやケーブルホルダーを使って、ケーブルをきちんと整理し、邪魔にならないようにしてください。
  • いずれかの軸の両側で、スイッチ周辺をふさいでいるものがないことを確認してください。

ヒント: ケーブルを整理した後、キャリッジを手でゆっくり動かし、スムーズに動くことと、リミットスイッチまで問題なく移動して押せることを確認してください。

✅ 追加のトラブルシューティングのヒント

ファームウェアの確認:ハードウェアに問題がないのに問題が解消しない場合は、ファームウェアが最新で、Auto Home用に正しく設定されていることを確認してください。最新のファームウェアはこちらからダウンロードできます>>>

ソフトウェア設定:制御ソフトウェア(iDraw対応のInkscape、またはUUNA TEKソフトウェアなど)で、正しいCOMポートと機械の設定を確認してください。Inkscape拡張機能のインストール方法はこちらをご覧ください>>>

ノイズフィルタリング: 電気的なノイズが信号の精度に影響することがあります。産業環境では、シールドケーブルが役立ちます。

📝 まとめ


Auto Homeは、正確で一貫した描画や書字を実現する基本機能ですが、小さな機械的な問題や配線の問題によって動作しなくなることがあります。以下を順番に確認することで、

配線が正しく接続されているか、特にXと表示された配線を確認します。

リミットスイッチが正常に機能し、誤作動していないことを確認します。

また、ケーブルが機械の動きを物理的に妨げていないことを確認します。

よくあるAuto Homeの問題のほとんどは、簡単に解決できます。

上記をすべて試しても機械が正常に動作しない場合は、メールまたはライブチャットでUUNA TEKの24時間年中無休のサポートまでお気軽にお問い合わせください。安心して最高の作品を作れるよう、いつでもお手伝いします!
