Beginner’s Guide to G-code for UUNA TEK 3.0 Pen Plotter (Step-by-Step Tutorial)

UUNA TEK 3.0ペンプロッターのためのGコード初心者ガイド(ステップごとのチュートリアル)

CNCペンプロッターを使うのは初めてで、Gコードに戸惑っていませんか?ご安心ください。この初心者向けガイドでは、 UUNA TEK 3.0ペンプロッターでGコードを使うために必要なことをすべて解説します。基本の理解から最初のGコードファイルの送信まで、各手順を分かりやすく説明するので、自信を持って滑らかで精密なペンプロット作品の制作を始められます。

Gコードとは?

Gコード(GcodeまたはG-Codeとも表記)は、コンピューター支援製造(CAM)で使われる汎用プログラミング言語です。機械の動きや動作、切削、フライス加工、穴あけ、彫刻、プロッティングなどの作業を指示する、段階ごとの命令を提供します。

UUNA TEK 3.0ペンプロッターのようなペンプロッターでは、GコードがX、Y、Z軸に沿った機械の動きを指示し、線、曲線、文字を正確に描きます。

1950年代にMITが開発したGコードは、現在ではCNCマシンを制御する業界標準となり、最新のペンプロッターでも広く使われています。

Gコードは詳細なレシピのようなものだと考えてください。Inkscapeがクラッシュしたり、コンピューターの動作が遅くなったりする可能性のある大容量のベクターファイルに頼る代わりに、UUNA TEK 3.0ペンプロッターは、簡潔なGコードの指示を送ることで、より速く効率的にアート作品を描画できます。

UUNA TEK 3.0ペンプロッターでよく使われるGコード

以下は、UUNA TEK 3.0ペンプロッターの操作に必要な基本的なGコードです。初心者にも分かりやすく、プロッティングで使用するコードの95%をカバーしています。

G00 – 早送り移動

描画せずに、2点間をすばやく移動します。
描画の前後にペンの位置を移動するときに使用します。

G01 – 直線補間

設定した送り速度(F)で、ある点から別の点まで直線を描きます。
ほぼすべてのアート作品や手書き文字に欠かせません。

G20 / G21 – 単位の選択

  • G20 = インチ
  • G21 = ミリメートル(プロッターに推奨)

ほとんどのペンプロッター用Gコードファイルは、特に精密なアート作品の場合、ミリメートル単位で作成されます。

G90 / G91 – 位置決めモード

  • G90 – 絶対位置決め
    座標はマシン原点を基準とする正確な位置を示します。
  • G91 – インクリメンタル位置決め
    座標は現在位置からの相対的な移動量を示します。

ヒント:きれいで予測しやすいプロッティングには、ほとんどのワークフローでG90絶対座標モードを使用します。

注:CNC加工ではほかにも多くのG-codeが使われますが、UUNA TEK 3.0ペンプロッターを使い始めるには、上記のものだけで十分です。

UUNA TEK 3.0ペンプロッターにG-codeを送信するソフトウェア

UUNA TEK 3.0ペンプロッターで安定して簡単に使えるため、UGS(Universal Gcode Sender)をおすすめします。次のことができます。

  • プロッターを接続する
  • G-codeをリアルタイムで送信する
  • ツールパスを可視化する
  • マシンの動きを制御する

公式ページからUGSをダウンロード:
https://winder.github.io/ugs_website/download/

G-codeを使って初めての作品を作る

付属のG-codeファイルを使って、初めてのペンプロッター作品を作ってみましょう。

プロッティングの手順

ステップ1:Universal Gcode Senderを開く

パソコンでUGSソフトウェアを起動します。

ステップ2:プロッターの電源を入れてUSBで接続する

UUNA TEK 3.0ペンプロッターの電源を入れ、USBケーブルでPCに接続します。

ステップ3:マシンに接続する

UGSで正しいCOMポートを選択し、「接続」ボタンをクリックします。

マシンに接続する

ステップ4:G-codeファイルを読み込む

「ファイルを開く」(左上隅)をクリックし、先ほどダウンロードしたG-codeファイルを選択します。

G-codeファイルを読み込む

ステップ5:用紙とペンを準備して、プロッティングを開始

  • A5用紙をマシンにセットします
  • ペンの高さを3 mmに設定します
  • ペンを用紙の左上隅に移動します
  • プロッティングを開始するには、再生ボタンをクリックします
用紙とペンを準備して、プロッティングを開始

重要:ボーレートを変更しないでください。

作成例

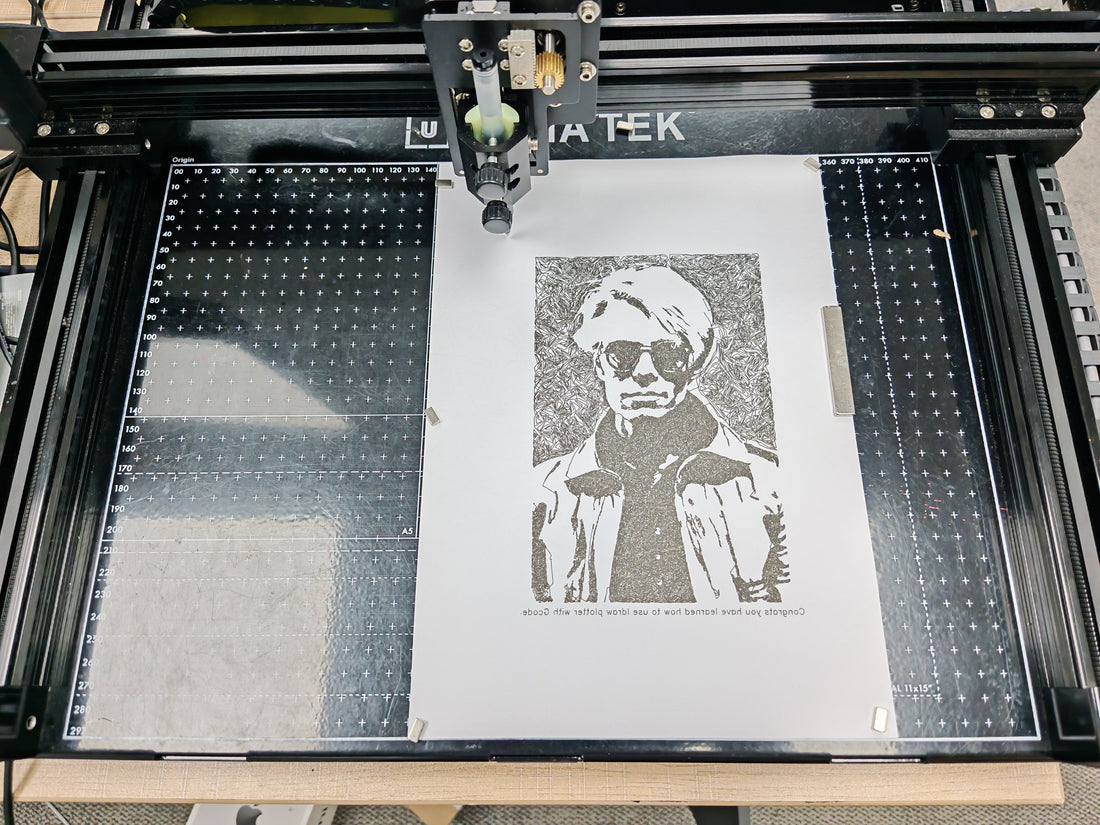

以下は、UGSインターフェースとUUNA TEK 3.0ペンプロッターで作成した作品の画像です。

作成例
作成例
作成例

この記事は@Mandeep Singhが寄稿しました。
